Электроприводный вакуумный затвор ЗВПлЭ-500

Купить в АО Вакууммаш ✓ Электроприводный вакуумный затвор ЗВПлЭ-500 ✦ узнать цены и отзывы в каталоге
Купить в АО Вакууммаш ✓ Электроприводный вакуумный затвор ЗВПлЭ-500 ✦ узнать цены и отзывы в каталоге
Купить в АО Вакууммаш ✓ Электроприводный вакуумный затвор ЗВПлЭ-500 ✦ узнать цены и отзывы в каталоге
Купить в АО Вакууммаш ✓ Электроприводный вакуумный затвор ЗВПлЭ-500 ✦ узнать цены и отзывы в каталоге
Фото демонстрационное. Внешний вид может незначительно отличаться. Мы оставляем за собой право на модификации изделий не влияющие на технические характеристики.
Есть в наличии
Электроприводный вакуумный затвор ЗВПлЭ-500
Шиберный вид затвора
С редуктором
2 позиции контроля (открыть/закрыть)
Тип входного фланца ISO-F
Напряжение питания 230/400 В (переменный ток)
Климатическое исполнение УХЛ4
Гарантия 12 месяцев
Соответствует требованиям Технического Регламента Таможенного союза
  • Вид: Шиберный
  • Тип: Электроприводный
  • Категория: Запорно-регулирующий затвор
  • Время открывания/закрывания, с: 180
  • Напряжение питания, В:  230/400 В (переменный ток)
  • Мощность в момент открывания/закрывания, Вт: 25
  • Страна / Производитель: Россия / Вакууммаш (Вакма)
  • Диаметр условного прохода, мм: 500
  • Проводимость, м3/с: 100
  • Тип входного фланца: ISO-F
    Материал корпуса
    Сталь нержавеющая
    • Сталь нержавеющая
    • Сталь углеродистая
    • -
    Вид уплотнения
    Витон (фторкаучук)
    • Витон (фторкаучук)
    • NBR (нитрильный каучук)
    • -
    Электроприводный вакуумный затвор ЗВПлЭ-500
    1 513 200 руб.
    Добавить в сравнение
    Распечатать страницу
    - +
    шт
    УЗНАТЬ ЦЕНУ
    Описание
    Характеристики
    Габариты
    Документы
    Рекомендуем

    Электроприводный затвор ЗВПлЭ-500: описание, преимущества, технические характеристики, габаритный чертёж, рекламные материалы

    Затвор вакуумный электроприводный ЗВПлЭ-500 относится к запорно-регулирующей вакуумной арматуре, используется для изолирования вакуумных камер от систем, отвечающих за процесс откачки. Затвор позволяет осуществлять контроль за напуском воздуха или газовой среды в камеры, с его помощью можно добиться необходимой герметичности, защитить рабочие элементы от негативного воздействия внешней среды. Затвор ЗВПлЭ-500 предназначен для перекрытия вакуумных систем в диапазоне давлений от 1·10–6до 1,07·105 Па (от 0,75·10–8 до 800 мм рт. ст.), вид затвора шиберный. Открывание и закрывание электроприводного затвора ЗВПлЭ-500 производится как электроприводом, так и вручную с помощью маховика. Для перехода на режим ручного управления на электроприводе имеется устройство переключения. Ручной привод служит для настройки и регулировки затвора. Механизм затвора состоит из каретки, верхней и нижней заслонки, которые между собой стягиваются пружинами и шариками. Каретка перемещается по направляющим корпуса на подшипниках




    Установка ЗВПлЭ-500 совместима с вакуумным насосом



    • Вакуумный насос других производителей




    Материал корпуса

    • - Сталь нержавеющая
      - Сталь углеродистая



    Тип уплотнения

    • - Витон (фторкаучук)
      - NBR (нитрильный каучук)



    Производитель
    • АО "Вакууммаш"


    Бренд
    • VACMA (Вакма)


    Страна
    • Россия


    Преимущества ЗВПлЭ-500

    • ■    Двух позиционное управление затвора (открыть/закрыть)
    • ■    С редуктором
           (наличие редуктора позволяет осуществлять закрытие/открытие затвора в аварийных ситуациях)
    • ■    Время открывания/закрывания затвора 180c
    • ■    Тип входного фланца ISO-F
    • ■    Напряжение питания 230/400 В (переменный ток)
    • ■    Климатическое исполнение УХЛ4

    • ■    Гарантия 12 месяцев, при наработке не превышающей 100 циклов "Открыто-Закрыто"

    • ■    Соответствует требованиям Технического Регламента Таможенного союза


    Технические характеристики ЗВПлЭ-500


    Наименование параметра


    Значение ЗВПлЭ-500

    Проводимость (теоретическая) в молекулярном режиме, м3/с, не менее 100
    Норма герметичности, м3·Па/c (л·мкм рт.ст./c), не более 1,0х10-8 (7,5х10-5)
    Время открывания (закрывания) затвора от электропривода, с, не более 180
    Потребляемая мощность в момент открывания (закрывания), Вт (допускается кратковременное двухкратное увеличение потребляемой мощности) 25
    Перепад давлений в закрытом положении с любой стороны заслонки/шибера, Па (мм рт.ст.), не более 1,07х105 (800)
    Допустимый перепад давлений при открывании заслонки/шибера, Па (мм рт.ст.), не более 1,33х103 (10)
    Габаритные размеры, мм, не более 1237х463х823
    Масса, кг, не более
    - в стальном исполнении
    - в нержавеющем исполнении
    202
    205

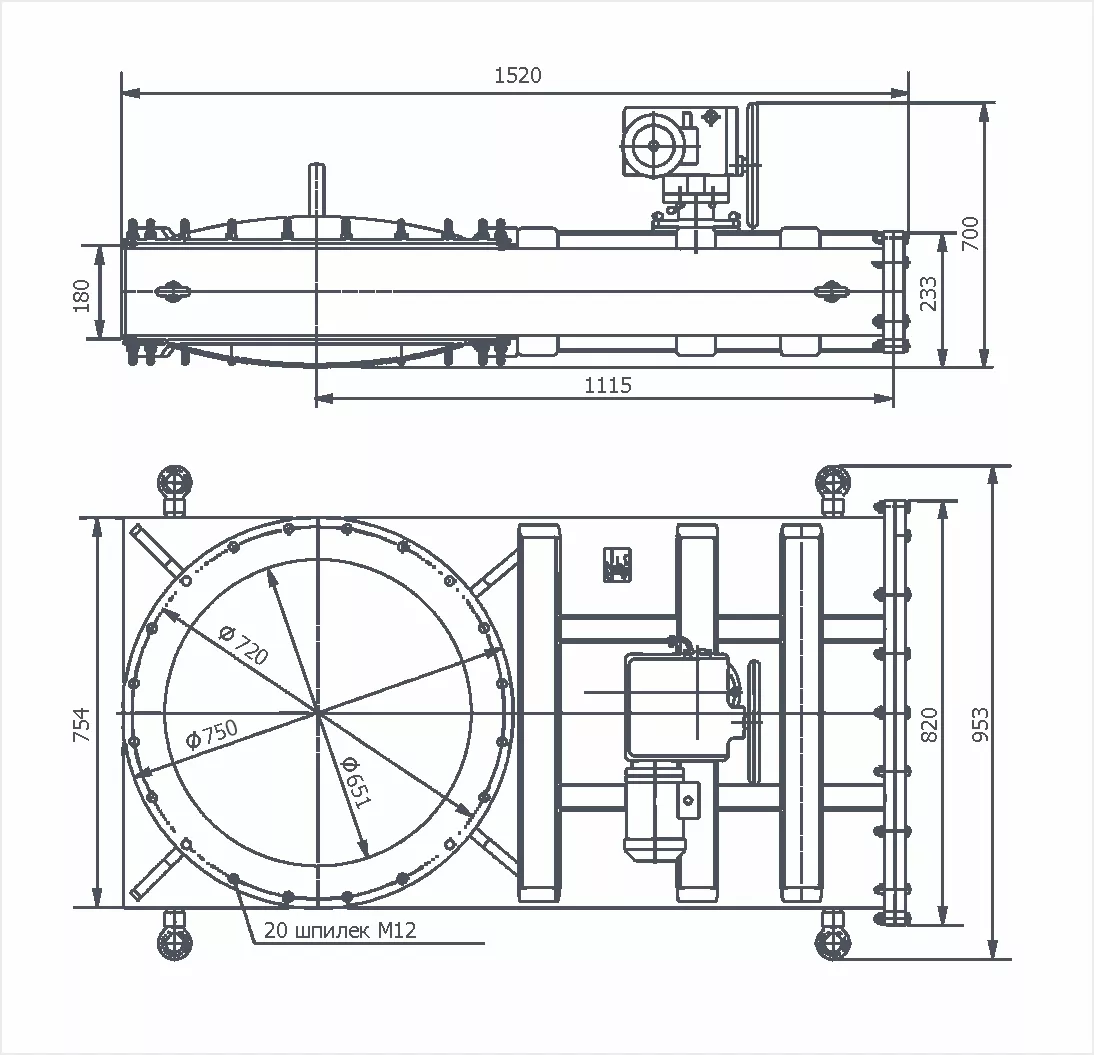

    Габаритный чертёж ЗВПлЭ-500


    Габаритный чертёж ЗВПлЭ-500




    ➜ МАСТЕР ПОДБОРА ВАКУУМНОГО ОБОРУДОВАНИЯ определит примерные характеристики требуемого насоса

    ➜ ПЕРЕВОД ЕДИНИЦ | ОНЛАЙН КАЛЬКУЛЯТОР автоматически пересчитает значения

    ➜ СТАТЬИ О ВАКУУМНОЙ ТЕХНИКЕ расширят познания о вакуумной технике

    ➜ РЕКЛАМНЫЕ МАТЕРИАЛЫ на вакуумное оборудование и арматуру

    ➜ ОБЛАСТИ ПРИМЕНЕНИЯ ВАКУУМНОГО ОБОРУДОВАНИЯ можно узнать на нашем сайте




    Рекомендуем
    • Диффузионный высоковакуумный насос НД-500
    • Диффузионный высоковакуумный насос НД-500Э
    • Бустерный высоковакуумный насос 2НВБМ-500/12000
    Показать все рекомендуемые
    Услуги сервиса
    Показать все услуги
    • Вид: Шиберный
    • Категория: Запорно-регулирующий затвор
    • Время открывания/закрывания, с: 180
    • Напряжение питания, В:  230/400 В (переменный ток)
    • Мощность в момент открывания/закрывания, Вт: 25
    • Страна / Производитель: Россия / Вакууммаш (Вакма)
    • Диаметр условного прохода, мм: 500
    • Проводимость, м3/с: 100
    • Тип входного фланца: ISO-F

        Наименование параметра


        Значение ЗВПлЭ-500

        Проводимость (теоретическая) в молекулярном режиме, м3/с, не менее 100
        Норма герметичности, м3·Па/c (л·мкм рт.ст./c), не более 1,0х10-8 (7,5х10-5)
        Время открывания (закрывания) затвора от электропривода, с, не более 180
        Потребляемая мощность в момент открывания (закрывания), Вт (допускается кратковременное двухкратное увеличение потребляемой мощности) 25
        Перепад давлений в закрытом положении с любой стороны заслонки/шибера, Па (мм рт.ст.), не более 1,07х105 (800)
        Допустимый перепад давлений при открывании заслонки/шибера, Па (мм рт.ст.), не более 1,33х103 (10)
        Габаритные размеры, мм 1237х463х823
        Масса, кг, не более
        - в стальном исполнении
        - в нержавеющем исполнении
        202
        205
